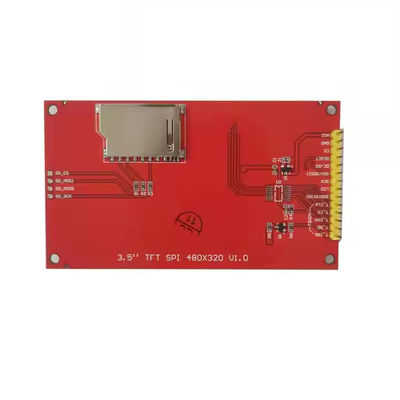

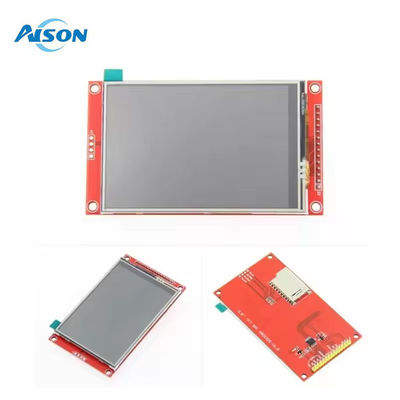

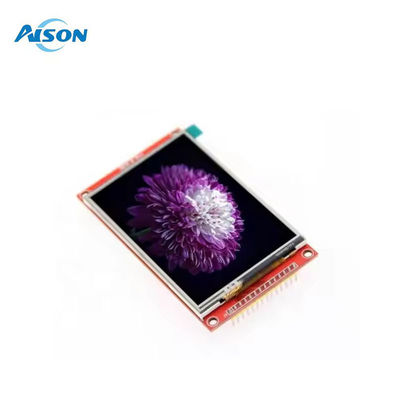

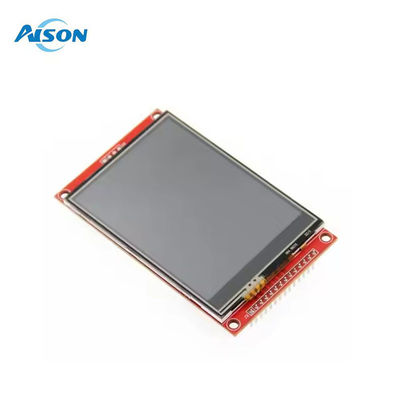

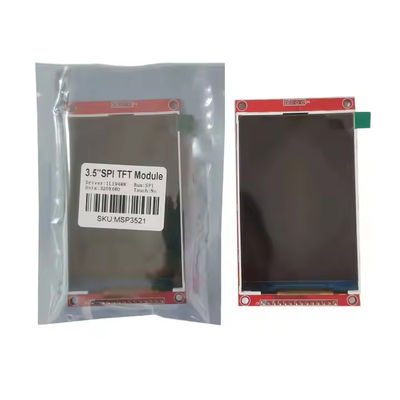

3.5 pulgadas SPI TFT módulo LCD con ILI9488 480x320 Resolución
Las opciones:
2Modulo LCD SPI de 2 pulgadas sin contacto;2.2 pulgadas SPI Modulo de visualización con RTP
2Modulo LCD SPI de 4 pulgadas sin contacto;2Display de módulo SPI de.4 pulgadas con RTP
2Modulo LCD SPI de 8 pulgadas sin contacto;2.8 pulgadas SPI Modulo de visualización con RTP
3Modulo LCD SPI de 2 pulgadas sin contacto;3.2 pulgadas SPI Modulo de visualización con RTP
3Modulo LCD SPI de 0,5 pulgadas sin contacto;3.5 pulgadas SPI Modulo de visualización con RTP
4Modulo LCD SPI de 0,0 pulgadas sin contacto;4.0 pulgadas SPI Modulo de visualización con RTP
3LCD TFT de 5 pulgadas con interfaz SPI
◦ Color de la pantalla: color RGB 65K
◦ Tamaño de la pantalla: 3,5 pulgadas
◦ Tipo: TFT
◦ IC del conductor: ILI9488
◦ Resolución: 480*320 (Pixel)
◦ Interfaz del módulo: interfaz SPI de 4 cables
◦ Área activa (área AA): 48,96x73,44 mm
◦ Módulo de PCB Tamaño: 56,34x98 mm
◦ Temperatura de funcionamiento: -20°C~60°C
◦ Temperatura de almacenamiento: -30°C ~ 70°C
◦ VCC tensión de alimentación: 3,3V ~ 5V
◦ Tensión del puerto de IO lógico: 3.3V (TTL)
◦ Consumo de energía: TBD
3.5 pulgadas SPIDdisplay Descripción
- 3Pantalla de color de 5 pulgadas, soporte de pantalla de color 65K, pantalla de colores ricos
- Resolución 480×320, función táctil opcional
- Usando el bus serial SPI, sólo se necesitan unos pocos IO para iluminar la pantalla
- Fácil de ampliar el experimento con la ranura de tarjeta SD
- Proporcionar un programa de muestra rico
- Estándares de proceso de grado militar, trabajo estable a largo plazo
- Proporcionar apoyo técnico al conductor
3.5Definición de la interfaz del módulo SPI TFT
| Número |
Etiqueta del pin |
Descripción |
| 1 |
CCC de riesgo |
Entrada de energía de 5V/3,3V |
| 2 |
El GND |
En el suelo |
| 3 |
Las empresas |
Selección de la señal del chip LCD, activación de bajo nivel |
| 4 |
Reinicio |
Signo de reinicio de LCD, reinicio de nivel bajo |
| 5 |
DC/RS |
nivel alto: registro, nivel bajo: datos |
| 6 |
SDI ((MOSI) |
Señales de escritura de datos del bus SPI |
| 7 |
El SCK |
Signo de reloj del bus SPI |
| 8 |
El LED |
Si no está controlado, conecte 3.3V siempre brillante |
| 9 |
SDO ((MISO) |
SPI bus de lectura de datos de señal, si usted no necesita la función de lectura, no se puede conectar |
| (Lo siguiente es el cableado de la línea de señal de pantalla táctil, si no necesita tocar la función o el módulo en sí no tiene función táctil, no puede conectarlos) |
| 10 |
T_CLK |
Toque la señal del reloj del bus SPI |
| 11 |
T_CS |
Chip de pantalla táctil, señal de selección, activar bajo nivel |
| 12 |
T_DIN |
Entrada del bus SPI táctil |
| 13 |
T_DO |
Salida del bus SPI táctil |
| 14 |
T_IRQ |
Signo de interrupción de pantalla táctil, bajo nivel cuando se detecta el tacto |
